诺泰微电子推出感应厚度可调的触摸/水位检测方案

2019-07-16 14:01:45 hdm182127660 295

概述

TM601 是一个多点电容传感装置。可以作为多点水位检测芯片(水位检测IC)/触摸芯片(触摸IC)使用。

特点

 可以检测 多个水位点  系统低成本  降低系统复杂度提高稳定性  嵌入的共模干扰去除电路  RoHS 兼容的 SO-16 封装

应用

  水位检测

  触摸检测

  人体感应检测

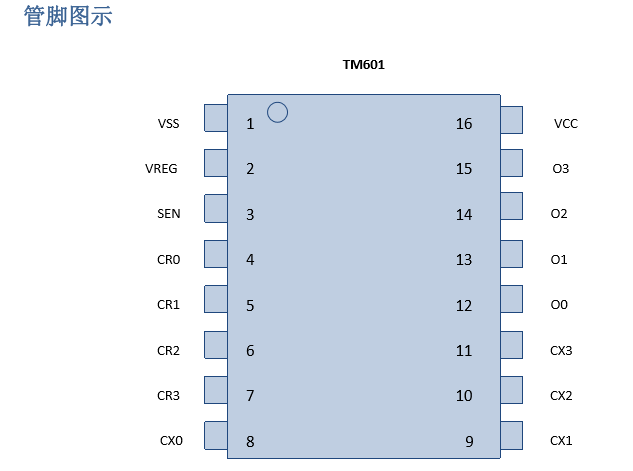

管脚图示

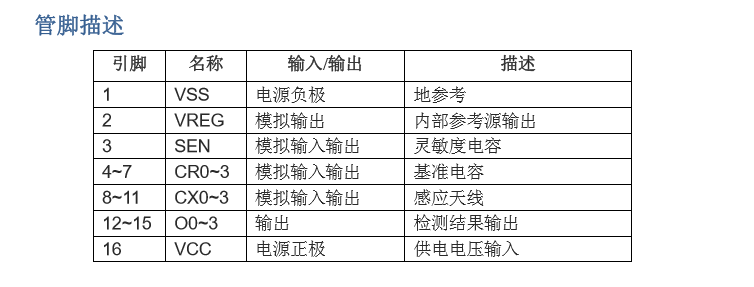

管脚描述




SEN   此管脚电容大小为15pf~50pf, 电容越小灵敏度越高。

VREG   内部参考源输出,接4.7nf电容。

CR0~3   检测基准值设置。

CX0~3   感应天线 ,串联电阻是3KΩ 。

O0~3   按键输出端口,有高阻和低电平两种状态。

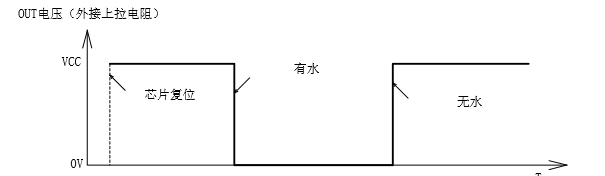

有水时,输出有效电平低电平。

注意:建议优先使用CX0~CX2通道,不使用的O0~O3端口接地,不使用的CR0~CR3和CX0~CX3悬空

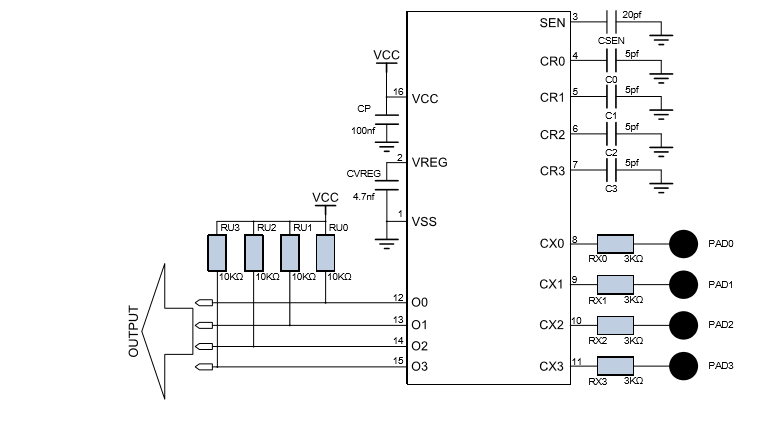

应用原理图



PCB 版图注意事项


1. VCC 和 VSS 电源线要单独走线,不能和其它芯片(单片机和 LCD 驱动芯片等)共用电源走线。以免使其 它芯片的干扰信号通过电源线引到触摸芯片。

2. CP,CVREG,CSEN,CR 四个电容必须靠近芯片放置。感应线上串联的 CX 电阻,靠近芯片放置为宜。

3. 尽量大的铺地面积,可以提高抗干扰性。

4. 感应连线和感应焊盘优先布局。芯片靠近感应焊盘放置,感应连线直接引到感应焊盘(或弹簧焊盘),不同 按键的感应连线不需要长度一致。感应连线线宽尽量小。感应连线周围不能走其他电源线和信号线。如果实在不能避 免,其他走线要垂直跨过感应连线。感应焊盘之间至少留 5mm 间距,感应焊盘和铺地之间距离大于 1.5mm。


 额定值 *

工作温度

-40 ~ +85ºC

存储温度            -50 ~ +150ºC

电源电压            -0.3 ~ +6.5V

管脚最大电流           ±20mA

管脚电压            -0.3V ~ (Vcc+ 0.3) Volts

* 注意 超出额定值可能会导致芯片永久损坏

电气特性

TA = 25℃

特性 符号 条件 最小值 典型值 最大值 单位 工作电压

Vcc  2.5  6.5 V

电流消耗 Idd VCC=5.0V  1.8  mA   VCC=3.0V  1.2  mA 上

电稳定时间 Tini   500  ms

感应电容范围 CX    2.5*CSE N

 输出阻抗 ( 开漏输出 ) Zo 低电平  50  Ohm

高阻  100M

输出灌电流 Isk VCC=5V   10.0 mA

最小检测电容 delta_CX CSEN=15pf  0.2  pF

采样周期 Tsi

正常工作状态  2.7  ms


ESD特性

模式 极性 最大值 参考



H.B.M



POS/NEG

8000V VCC 8000V VSS 8000V P to P



M.M



POS/NEG

500V VCC 500V VSS 500V P to P


封装尺寸图 (SO-8)
